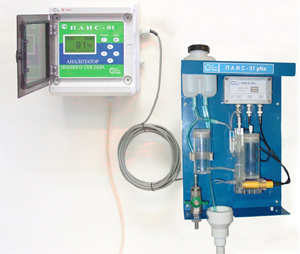

Промышленный pNa-метр ПАИС-01pNa
 Анализатор ПАИС-01рNa предназначен для производственного контроля активности
ионов натрия (рNa) в технологических жидкостях на предприятиях тепловой и
атомной энергетики, в пищевой, химической, целлюлозно-бумажной,
нефтеперерабатывающей промышленности и других отраслях народного хозяйства.
На ТЭЦ, АЭС и в теплосетях анализаторы могут применяться для автоматического
управления процессами химической водоподготовки, в том числе глубокого
химического обессоливания, а также для оценки качества работы теплотехнического
и технологического оборудования.
Комплект поставки
Измерительное устройство ПАИС-01
Газожидкостной блок
Электроды
Кольцо резиновое уплотнительное для ДТ или pH
Кольцо резиновое для вспомогательного электрода
Кольцо уплотнительное крышки
Ершик для чистки измерительной камеры
Шприц для удаления заливки растворов
Трубка силиконовая
Переходники для соединения трубок
Бачок с зажимом и штуцером для калибровки
Паспорт, руководство по эксплуатации
Транспортная тара
Анализатор ионного состава ПАИС-01pNa обеспечивает:
Измерение активности ионов натрия (рNa), концентрации натрия,
окислительно-восстановительного потенциала (Еh);
Автоматическую калибровку по буферным растворам, температурные зависимости
которых находятся в памяти анализатора;
Автоматическую настройку системы температурной компенсации;
Возможность приведения результатов измерений к температуре 25oС;
Автоматическую сигнализацию превышения пороговых уровней регулирования и
допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в
затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах
Протоколирование и Электронный блокнот с возможностью отображения на графическом
дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с
помощью «сухих контактов»;
Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485
ModBus;
Передачу сигналов с помощью стандартного токового выхода с гальванической
развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и
задания коэффициента масштабирования при аварийном зашкаливании самописца.
Коэффициенты масштабирования: x2, x5, x10, x20;
Программное обеспечение для приема информации по интерфейсу RS-232 на
персональном компьютере и обработки;
Самодиагностику;
Герметичность корпуса со степенью защиты IP-65;
Простой и удобный монтаж;
Надёжность и простоту в обслуживании и эксплуатации.
Технические характеристики анализатора ПАИС-01pNa
Диапазон измерений:
- активности ионов натрия:
ед. pNa
мкг/л
- значения ЭДС электродной системы, мВ
- температуры
анализируемой жидкости, oС
|
0,000-8,000
0,2-2·107
-1250...1250
0 - 70 |
Пределы допускаемой погрешности анализатора:
при измерении:
-
активности одновалентных ионов Х, ед. рХ
- ЭДС, мВ
- температуры,
oС |
+ 0,05
+ 0,1
+ 0,3
|
| Пределы дополнительной погрешности измерений, обусловленной
изменением температуры анализируемой жидкости на каждые 10 oС,
не более |
+ 0,15 |
| Время установления выходного сигнала при измерении рNa и Eh с
помощью ансамбля сенсоров, установленных в проточную измерительную
камеру, мин, не более |
15 |
| Потребляемая мощность, В·A, не более |
10 |
| Напряжение питания: |
220/36 В, 50 Гц |
| Масса измерительного преобразователя ПАИС-01, кг, не более |
2,0 |
| Масса газожидкостного блока ПАИС-01 без реагентов, кг, не более |
5,0 |
Основные свойства анализатора ПАИС-01pNa
|
|
При измерении микро граммовых количеств ионов натрия мешающее
воздействие на натриевые электроды оказывают ионы водорода, активность
которых обычно уменьшают добавлением аммиака, доводя рН до значений 9-10
ед. рН. При измерениях натрия ниже 100 мкг/л ионы аммония, получающиеся
в результате добавления в поток пробы аммиака будут мешать анализу.
Поэтому в анализаторах ПАИС-0NpNa в качестве щелочной добавки
используются амины, позволяющие снизить предел обнаружения натрия до
концентраций менее 1 мкг/л.
|
|
|
Проточная ячейка должна иметь оптимальное соотношение между объемом
ячейки и ее пропускной способностью, согласованное со скоростью потока
анализируемой жидкости, при которой должна обеспечиваться
представительность пробы и быстро устанавливаться диффузионный потенциал
жидкостного соединения. Конструкции ячеек для шариковых электродов не
отвечают этим условиям, т.к имеют относительно большой объем (более 20
мл). Наилучшим образом эти условия реализуются в проточных ячейках с
торцевыми электродами. В анализаторах ПАИС проточная ячейка имеет
идеально проточный канал с рекордно малым объемом - 0,2 мл.
Торцевые электроды устанавливаются в такую ячейку с помощью
байонетных соединений, так что только чувствительные части электродов
находятся в непосредственном контакте с потоком анализируемой жидкости.
|
|
|
Представительность пробы (потока) в ячейке с торцевыми электродами
обеспечивается малым объемом и идеальной проточностью ячейки. При
относительно малой скорости потока такая ячейка быстро отмывается от
калибровочных и концентрированных растворов. Это свойство приобретает
особую значимость при измерениях следовых количеств натрия, что
позволяет снизить предел обнаружения на 1-2 порядка в сравнении с
ячейками для шариковых электродов.
|
|
|
При измерениях следовых количеств натрия в глубоко обессоленной воде
процессы выщелачивания ионов натрия из горлового стекла шарикового
электрода могут приводить к значительному изменению их концентрации в
аналите. Торцевые электроды контактируют с потоком анализируемой
жидкости только чувствительной мембраной, поэтому в отличие от шариковых
электродов они не разрушают пробу.
|
|
|
Селективность электродов обеспечивается рецептурой и технологией
варки электродных стекол. При производстве ИСЭ используются эксклюзивно
предоставленные нашей фирме электродные стекла, оригинальные рецептуры и
технология варки которых были разработаны применительно для тепловой и
атомной энергетики в Санкт-Петербургском Государственном Университете.
|
|
|
Калибровка электродной системы в анализаторах ПАИС представляет собой
простую и удобную процедуру, которая выполняется в автоматическом
режиме. При проведении калибровки электроды находятся в ячейке в которую
подаются калибровочные растворы. Для этого стационарные анализаторы
снабжены коммутатором, а портативные устройством для калибровки УК-02, с
помощью которых ячейка с электродами соединяется с калибровочными
растворами. Анализаторы предусматривают два вида калибровок: по одному
или двум калибровочным растворам. При калибровке автоматически
учитываются температурные зависимости калибровочных растворов.
|
|
|
Экономный расход калибровочных растворов при калибровке
обеспечивается благодаря применению торцевых электродов и проточной
ячейки малого объема.
|
|
