Универсальные газоанализаторы «Протон» и «Протон-2»
Одновременное измерение до 9-ти газов в промышленных
выбросах и в воздухе рабочей зоны
Универсальные переносные многокомпонентные
газоанализаторы «Протон» и «Протон-2» предназначены для определения содержания
загрязняющих веществ в промышленных выбросах при проведении экологического
контроля (государственного и производственного) и в воздухе рабочей зоны при
аналитическом контроле или аттестации рабочих мест.
- № 49325-12 в Государственном реестре средств
измерений Российской Федерации
- Разработаны специально для экоаналитических и
санитарных лабораторий
- Соответствуют требованиям всех природоохранных
документов
- Одновременное измерение до 9-ти газов, а также
температуры, давления и скорости потока
- Широкий перечень определяемых компонентов: О2,
СО, СО2, NO, NO2, NOx, SO2, H2S,
NH3, CH
- Контроль выбросов от всех типов топливосжигающих
установок, работающих на всех видах топлива
- Возможность контроля промышленных выбросов и воздуха
рабочей зоны одним прибором
- Пределы допускаемой основной погрешности измерений
±5 %
Назначение и область применения
Газоанализаторы «Протон» и
«Протон-2», в зависимости от исполнения предназначены для:
- измерения содержания кислорода (О2),
оксида углерода (СО), оксида азота (NO), диоксида азота (NO2),
сернистого ангидрида (SO2), сероводорода (Н2S),
аммиака (NH3) и углеводородов по метану (СН4), пропану
(С3Н8) или гексану (С6Н14) в
отходящих газах стационарных и передвижных источников промышленных выбросов,
а также в воздухе рабочей зоны («Протон-2»);
- измерения или определения расчетным методом
содержания диоксида углерода (СО2);
- определения расчетным методом содержания суммы
оксидов азота (NOX);
- измерения температуры и избыточного давления
(разрежения) газового потока в точке отбора пробы;
- измерения дифференциального давления;
- определения расчетным методом скорости и объемного
расхода газового потока при работе в комплекте с напорной пневмометрической
трубкой типа Пито или НИИОГАЗ;
- определения расчетным методом технологических
параметров топливосжигающих установок: коэффициента избытка воздуха (альфа),
коэффициента потерь тепла и КПД сгорания топлива;
- определения расчетным методом массового выброса
загрязняющих веществ.
Область применения газоанализаторов:
- контроль стационарных и передвижных источников
промышленных выбросов с целью определения массового выброса или массовой
концентрации загрязняющих веществ (ЗВ) в целях экологического контроля
(государственного и производственного);
- испытания котлоагрегатов для определения влияния
режимных факторов на массовую концентрацию ЗВ, а также определения
оптимального значения коэффициента избытка воздуха при работе на разных
видах топлива и разных нагрузках (составление режимных карт);
- испытания топочно-горелочных устройств с целью
оптимизации режимов горения;
- испытания газоочистного оборудования с целью
определения снижения выбросов ЗВ;
- определение содержания вредных веществ при
аттестации рабочих мест и аналитическом контроле воздуха рабочей и
санитарно-защитной зон («Протон-2»).
Типы контролируемых установок:
- стационарные паровые и водогрейные котельные
установки;
- промышленные установки сжигания;
- стационарные газотурбинные установки (ГТУ);
- стационарные двигатели внутреннего сгорания;
- судовые двигатели.
Основные преимущества
_pp.jpg)
Универсальность
Газоанализаторы «Протон Универсал» и «Протон
Универсал про» могут применяться для контроля выбросов практически всех
типов топливосжигающих установок, работающих на любых видах топлива и
эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей,
нефтегазоперерабатывающей, нефтехимической, химической и других отраслей
промышленности.
Газоанализаторы «Протон-2 Универсал» и «Протон-2
Универсал про» предназначены для контроля содержания загрязняющих веществ не
только в промышленных выбросах, но и в воздухе рабочей зоны на уровнях от
0,5 до 10 ПДК при аналитическом контроле, а также для аттестации рабочих
мест.
Высокая точность измерений
Благодаря использованию двух комплектов разнодиапазонных
датчиков по каналам СО, NO и SO2, газоанализаторы «Протон Универсал»
и «Протон Универсал про» обеспечивают высокую точность измерений как при
контроле «высоких», так и «низких» концентраций определяемых компонентов в
промышленных выбросах и могут применяться, в том числе, и для контроля
установок, работающих на природном газе в качестве топлива.
Измерение СО2, углеводородов и сверхвысоких
концентраций СО
Газоанализаторы «Протон» и «Протон-2», модификаций «про»
оснащаются высокоточным оптическим блоком, позволяющим измерять содержание СО2,
углеводородов в пересчете на метан (СН4), пропан (С3Н8)
или гексан (С6Н14) и сверхвысоких (до 15 %) концентраций
СО.
Блок осушки газовой пробы
В комплект поставки газоанализаторов «Протон» и
«Протон-2», модификаций «про» входит электрический блок осушки, построенный на
элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению
со стандартным механическим влагоотделителем.
Определение скорости и объемного расхода газового потока
При дополнительном оснащении напорной пневмометрической
трубкой типа Пито с помощью газоанализаторов «Протон» и «Протон-2 Универсал»
могут определяться скорость (м/с) и объемный расход (м3/сек) газового
потока.Расчет массового выброса.Расч
Расчет массового выброса
В газоанализаторах «Протон» и «Протон-2 Универсал»
имеется дополнительная сервисная функция, позволяющая по результатам выполненных
инструментальных измерений автоматически рассчитать массовый выброс загрязняющих
веществ (г/сек).
Статистическая обработка результатов
Для соблюдения требований по представлению результатов
при экологическом контроле в газоанализаторах «Протон» и «Протон-2» имеется
возможность сбора и статистической обработки результатов измерений. При этом по
каждому каналу измерений вычисляются среднее, максимальное и минимальное
значения за заданный интервал времени.
Документирование результатов
Внешний компактный ИК-термопринтер, поставляемый по
дополнительному заказу, позволяет распечатывать протоколы измерений как
непосредственно во время проведения измерений, так и после их завершения при
считывании данных из памяти прибора.
Память данных
Встроенная память данных газоанализатора рассчитана для
постоянного хранения 1600 записей. Впоследствии, записанные данные могут быть
распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер в
виде файла формата HTML через USB-порт.
Методическое обеспечение
В комплект поставки газоанализаторов «Протон» и
«Протон-2» входит полный комплект технической документации: паспорт, руководство
по эксплуатации, методика выполнения измерений и методика поверки, разработанная
и утвержденная в установленном порядке.
Принадлежности и аксессуары
По желанию заказчика приборы могут комплектоваться
пробоотборными зондами и напорными пневмометрическими трубками типа Пито
различной (от 300 до 2000 мм) длины, а также электрическим блоком осушки пробы,
построенным на элементах Пельтье, и дополнительным предварительным
противопылевым металлокерамическим фильтром.
В комплект поставки могут также
входить поверочные газовые смеси в баллонах под давлением, предназначенные для
периодической калибровки и поверки газоанализаторов в процессе эксплуатации.
Конструкция и модификации

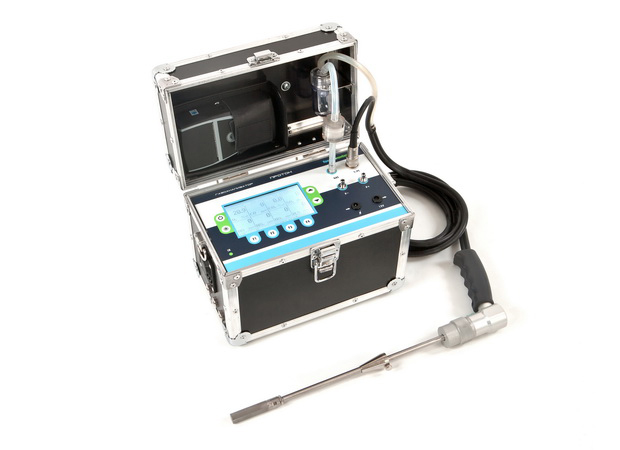

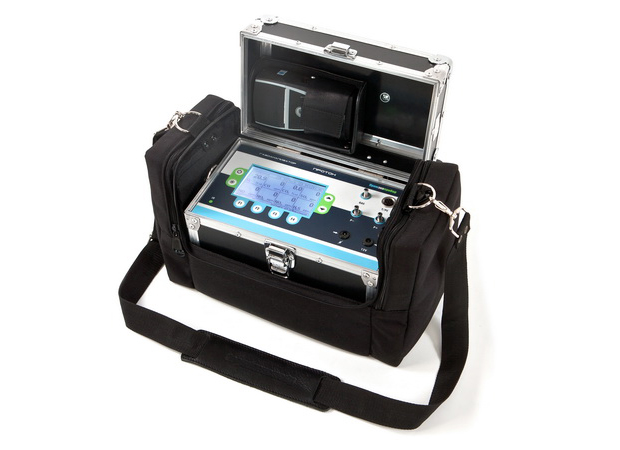

Газоанализаторы «Протон» и «Протон-2» представляют
собой переносные многофункциональные многокомпонентные приборы, оснащенные
средствами отбора и подготовки пробы к анализу.

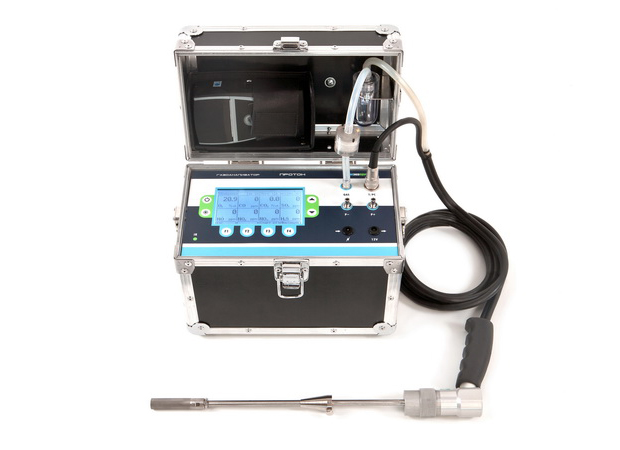

Конструктивно газоанализаторы выполнены в прочном

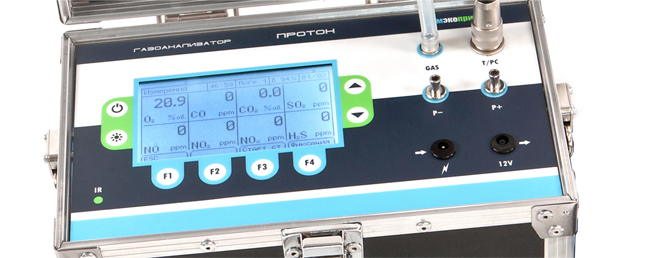

корпусе-чемодане с откидывающейся крышкой. На лицевую панель приборов
выведены дисплей, клавиатура, соединительные штуцера, разъемы для
подключения термопреобразователя и зарядного устройства, на боковые -
отверстия сброса пробы.
Электрическое питание газоанализаторов осуществляется
от встроенной Li-ion перезаряжаемой аккумуляторной батареи, либо от
однофазной сети переменного тока напряжением 220 В/50 Гц через внешний блок
питания, входящий в комплект поставки прибора.
Газоанализаторы оснащены жидкокристаллическим
дисплеем с подсветкой, памятью для хранения результатов измерений, внешним
термопринтером и интерфейсом RS-232С для передачи результатов в персональный
компьютер.
Отбор пробы в газоанализаторы осуществляется с помощью
встроенного мембранного насоса производительностью 2,0 л/мин.
Принцип действия газоанализаторов основан на
применении комплекта электрохимических и оптических датчиков для измерения
содержания газовых компонент анализируемой пробы, термо-электрического
преобразователя (термопары) типа «К» для измерения температуры газового
по-тока, дифференциального полупроводникового датчика для измерения
избыточного давления (разрежения) и в комплекте с пневмометрической напорной
трубкой типа Пито или НИИОГАЗ для определения скорости и объемного расхода
газового потока.
Базовые модификации
Газоанализаторы «Протон» и «Протон-2» выпускаются в
8-ми базовых модификациях, отличающихся областью применения и составом
измерительных датчиков:
- модификации «Протон» и «Протон про» -
предназначены для контроля промышленных выбросов, исполнение выбирается
в зависимости от диапазонов измеряемых концентраций;
- модификации «Протон Универсал» и «Протон
Универсал про» - предназначены для контроля промышленных выбросов всех
типов с широкими диапазонами измерений;
- модификации «Протон-2» и «Протон-2 про» -
предназначены для контроля воздуха рабочей зоны;
- модификации «Протон-2 Универсал» и «Протон-2
Универсал про» - универсальные приборы для решения двух задач: контроль
промышленных выбросов и контроль воздуха рабочей зоны.
Отличительной особенностью модификаций «Универсал»
является наличие двух комплектов измерительных датчиков (один из которых
предназначен для измерения «низких» концентраций определяемых компонентов, а
другой – «средних» и «высоких»), а также комплекта электромагнитных
клапанов, позволяющих микроконтроллеру управлять потоком анализируемой
пробы.
Отличительной особенностью модификаций с индексом «про»
является применение высокоточного ИК-оптического сенсорного 3-х канального
блока, предназначенного для измерения содержания СО2,
углеводородов по метану (СН4), пропану (С3Н8)
или гексану (С6Н14), а также сверхвы-соких
концентраций СО (до 15 % (об.)) при контроле промышленных выбросов.
| Модификация |
Контроль промышленных выбросов |
Контроль воздуха рабочей зоны |
Контроль СО2 и СН (оптический
блок) |
| «Протон» |
+ |
– |
– |
| «Протон про» |
+ |
– |
+ |
| «Протон Универсал» |
+ (все типы ИЗА) |
– |
– |
| «Протон Универсал про» |
+ (все типы ИЗА) |
– |
+ |
| «Протон-2» |
– |
+ |
– |
| «Протон-2 про» |
– |
+ |
+ |
| «Протон-2 Универсал» |
+ |
+ |
– |
| «Протон-2 Универсал про» |
+ |
+ |
+ |
Примечание. ИЗА - источник загрязнения атмосферы.
Стандартные исполнения
Газоанализаторы «Полар» выпускаются в нескольких
стандартных исполнениях, отличающихся друг от друга перечнем определяемых
компонентов и диапазонами измерений.
Примечания:
- Исполнение прибора по перечню определяемых
компонентов и диапазонам измерений согласовывается с каждым конкретным
заказчиком на этапе оформления заказа в зависимости от характеристик его
измерительных задач.
- В случае если стандартные исполнения не
удовлетворяют предъявляемые к прибору требования, возможно изготовление
специальных исполнений газоанализатора.
- В процессе эксплуатации газоанализаторов во
время прохождения приборами сервисного обслуживания и поверки на
предприятии-изготовителе имеется возможность изменения исполнения
газоанализатора путем дополнительной установки (демонтажа) измерительных
датчиков и перекалибровки прибора по газовым смесям с изменением
диапазонов измерений.
Стандартные исполнения по перечню определяемых
компонентов
Модификации «Протон» и «Протон про»
| Исполнение |
Определяемые компоненты |
| измеряемые |
рассчиты-ваемые |
| с помощью электрохимических датчиков |
с помощью оптических датчиков |
с помощью оптического блока |
| модификация «Протон» |
| 6.1 |
О2-СО-NO-NO2-SO2-H2S
(низ. или
выс. концентрации) |
– |
– |
СО2-NOX |
| 7.1 |
О2-СО-NO-NO2-SO2-H2S
(низ. или
выс. концентрации) |
СО2 |
– |
NOX |
| модификация «Протон про» |
| 7.1 |
О2-NO-NO2-SO2
(высокие
концентрации) |
– |
СО (15 %)-СО2-СН |
NOX |
| 7.2 |
О2-NO-NO2-NH3
(высокие
концентрации) |
– |
СО (15 %)-СО2-СН |
NOX |
| 7.3 |
О2-СО-NO-NO2-SO2
(низ. или выс.
концентрации) |
– |
СО2-СН |
NOX |
| 7.4 |
О2-СО-NO-NO2-NH3
(низ. или выс.
концентрации) |
– |
СО2-СН |
NOX |
| 8.1 |
О2-NO-NO2-SO2-H2S
(высокие
концентрации) |
– |
СО (15 %)-СО2-СН |
NOX |
| 8.2 |
О2-СО-NO-NO2-SO2-H2S
(низ. или
выс. концентрации) |
– |
СО2-СН |
NOX |
Модификации «Протон Универсал» и «Протон Универсал
про»
| Исполнение |
Определяемые компоненты |
| измеряемые |
рассчиты-ваемые |
| с помощью электрохимических
датчиков |
с помощью оптических датчиков |
с помощью оптического блока |
| высоких концентраций |
низких конц. |
| модификация «Протон Универсал» |
| 8.1 |
О2-СО-NO-NO2-SO2 |
СО-NO-SO2 |
– |
– |
СО2-NOX |
| 9.1 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-SO2 |
– |
– |
СО2-NOX |
| 9.2 |
О2-СО-NO-NO2-SO2 |
СО-NO-SO2 |
СО2 |
– |
NOX |
| 10.1 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-SO2 |
СО2 |
– |
NOX |
| модификация «Протон Универсал
про» |
| 10.2 |
О2-NO-NO2-SO2 |
СО-NO-SO2 |
– |
СО (15 %)-СО2-СН |
NOX |
| 11.1 |
О2-NO-NO2-SO2-H2S |
СО-NO-SO2 |
– |
СО (15 %)-СО2-СН |
NOX |
Модификации «Протон-2» и «Протон-2 про»
| Исполнение |
Измеряемые компоненты |
| с помощью электрохимических датчиков |
с помощью оптических датчиков |
с помощью оптического блока |
| модификация «Протон-2» |
| 7.1 |
О2-СО-NO-NO2-SO2-H2S |
СО2 |
– |
| 7.2 |
СО-NO-NO2-SO2-H2S-NH3 |
СО2 |
– |
| 8.1 |
О2-СО-NO-NO2-SO2-H2S-NH3 |
СО2 |
– |
| модификация «Протон-2 про» |
| 8.2 |
О2-СО-NO-NO2-SO2-H2S |
– |
СО2-СН |
| 8.3 |
СО-NO-NO2-SO2-H2S-NH3 |
– |
СО2-СН |
| 9.1 |
О2-СО-NO-NO2-SO2-H2S-NH3 |
– |
СО2-СН |
Модификации «Протон Универсал» и «Протон Универсал
про»
| Исполнение |
Определяемые компоненты |
| измеряемые |
рассчиты-ваемые (в пром.
выбросах) |
| с помощью электрохимических
датчиков |
с помощью оптических датчиков |
с помощью оптического блока |
| в пром. выбросах |
в в.р.з. |
| модификация «Протон Универсал» |
| 9.1 |
О2-СО-NO-NO2-SO2 |
СО-NO-NO2-SO2 |
– |
– |
СО2-NOX |
| 10.1 |
О2-СО-NO-NO2-SO2 |
СО-NO-NO2-SO2 |
СО2 |
– |
NOX |
| 11.1 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S |
– |
– |
СО2-NOX |
| 12.1 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S |
СО2 |
– |
NOX |
| 12.2 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S-NH3 |
– |
– |
СО2-NOX |
| 13.1 |
О2-СО-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S-NH3 |
СО2 |
– |
NOX |
| модификация «Протон-2 Универсал
про» |
| 11.2 |
О2-NO-NO2-SO2 |
СО-NO-NO2-SO2 |
– |
СО (15 %)-СО2-СН |
NOX |
| 13.2 |
О2-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S |
– |
СО (15 %)-СО2-СН |
NOX |
| 14.1 |
О2-NO-NO2-SO2-H2S |
СО-NO-NO2-SO2-H2S-NH3 |
– |
СО (15 %)-СО2-СН |
NOX |
Стандартные исполнения газоанализаторов по
диапазонам измерений каналов с электрохимическими датчиками
Модификации «Протон» и «Протон про»
| Исполнение |
Измерительный канал, диапазон
измерений, мг/м3 |
| О2 |
СО |
NO |
NO2 |
SO2 |
H2S |
NH3 |
| 1 |
0–25 % (об.) |
0–500 |
0–400 |
0–100 |
0–300 |
0–100 |
– |
| 2 |
0–5000 * |
| 3 |
0–5000 * |
0–2000 |
0–500 |
0–5000 |
0–5000 |
0–1000 |
| 4 |
0–15000 |
0–1000 |
| 5 |
0–5000 * |
0–4000 |
0–500 |
0–5000 |
0–500 |
– |
| 6 |
0–1000 |
| 7 |
0–12500 * |
0–4000 |
0–500 |
0–5000 |
0–500 |
| 8 |
0–15000 |
0–1000 |
| 9 |
0–12500 * |
0–4000 |
0–1000 |
0–15000 |
0–1000 |
| 10 |
0–50000 |
| 11 |
0–100000 |
– |
– |
– |
– |
Модификации «Протон Универсал», «Протон Универсал
про», «Протон-2 Универсал», «Протон-2 Универсал про»
| Исполнение |
Измерительный канал, диапазон
измерений, мг/м3 |
| О2 |
СО (выс.) |
NO (выс.) |
NO2 |
SO2 (выс.) |
H2S |
СО (низ.) |
NO (низ.) |
SO2 (низ.) |
| 1 |
0–25 % (об.) |
0–5000 * |
0–2000 |
0–100 |
0–5000 |
0–500 |
0–500 |
0–400 |
0–300 |
| 2 |
0–500 |
| 3 |
0–500 |
0–15000 |
0–1000 |
| 4 |
0–5000 * |
0–4000 |
0–500 |
0–5000 |
0–500 |
| 5 |
0–1000 |
| 6 |
0–12500 * |
0–500 |
| 7 |
0–12500 * |
0–4000 |
0–500 |
0–15000 |
0–1000 |
| 8 |
0–1000 |
| 9 |
0-15 % (об.) |
Примечания:
- Для отмеченных «*» диапазонов измерений СО
возможна установка датчика СО с компенсацией по водороду (Н2),
что особо оговаривается заказчиком на этапе оформления заказа.
- Диапазон измерений канала СО2 с
оптическим датчиком (0-20 % (об.), 0-30 % (об.) или 0-60 % (об.)) не
зависит от указанных в таблицах исполнений и согласовывается с
заказчиком дополнительно на этапе оформления заказа.
Основные метрологические характеристики
| Определяемый компонент |
Принцип
измерений |
Диапазон
измерений |
Пределы допускаемой
основной погрешности |
| абсолютной |
относительной |
Кислород
(О2) |
электрохимический датчик |
0–25 % (об.) |
±0,2 % (об.) |
- |
Оксид углерода
(СО) |
электрохимический датчик |
0–200 мг/м3 |
±1 мг/м3
(0–20 мг/м3) |
±5 %
(20–200 мг/м3) |
| или 1) |
0–500 мг/м3 |
±2,5 мг/м3
(0–50 мг/м3) |
±5 %
(50–500 мг/м3) |
| или 1) 2) |
0–5000 мг/м3 |
±6 мг/м3
(0–120 мг/м3) |
±5 %
(120–5000 мг/м3) |
| или 1) 2) |
0–12500 мг/м3 |
±12 мг/м3
(0–240 мг/м3) |
±5 %
(240–12500 мг/м3) |
| или 1) |
оптический блок |
0–15 % (об.)7) |
±0,02 % (об.)
(0–0,04 % (об.)) |
±5 %
(0,45–15 % (об.)) |
Оксид азота
(NO) |
электрохимический датчик |
0–50 мг/м3 6) |
±0,5 мг/м3
(0–5 мг/м3) |
±10 %
(5–50 мг/м3) |
| или 1) |
0–400 мг/м3 |
±3 мг/м3
(0–60 мг/м3) |
±5 %
(60–400 мг/м3) |
| или 1) |
0–2000 мг/м3 |
±5 мг/м3
(0–100 мг/м3) |
±5 %
(100–2000 мг/м3) |
| или 1) |
0–4000 мг/м3 |
±10 мг/м3
(0–200 мг/м3) |
±5 %
(200–4000 мг/м3) |
Диоксид азота
(NO2) |
электрохимический датчик |
0–20 мг/м3 6) |
±0,2 мг/м3
(0–2 мг/м3) |
±10 %
(2–20 мг/м3) |
| или 1) |
0–100 мг/м3 |
±4 мг/м3
(0–80 мг/м3) |
±5 %
(80–100 мг/м3) |
| или 1) |
0–500 мг/м3 |
±6 мг/м3
(0–120 мг/м3) |
±5 %
(120–500 мг/м3) |
| или 1) |
0–1000 мг/м3 |
±10 мг/м3
(0–200 мг/м3) |
±5 %
(200–1000 мг/м3) |
Сумма оксидов азота (NOX)
в пересчете
на NO2 |
для NO 0–400 мг/м3 и NO2 0–100
мг/м3 |
0–715 мг/м3 |
±5 мг/м3
(0–100 мг/м3) |
±5 %
(100–715 мг/м3) |
| или 1) |
для NO 0–2000 мг/м3 и NO2
0–100 мг/м3 |
0–3150 мг/м3 |
±7 мг/м3
(0–140 мг/м3) |
±5 %
(140–3550 мг/м3) |
| или 1) |
для NO 0–2000 мг/м3 и NO2
0–500 мг/м3 |
0–3550 мг/м3 |
±8 мг/м3
(0–160 мг/м3) |
±5 %
(160–3550 мг/м3) |
| или 1) |
для NO 0–4000 мг/м3 и NO2
0–500 мг/м3 |
0–6650 мг/м3 |
±12 мг/м3
(0–240 мг/м3) |
±5 %
(240–6650 мг/м3) |
| или 1) |
для NO 0–4000 мг/м3 и NO2
0–1000 мг/м3 |
0–7150 мг/м3 |
±15 мг/м3
(0–300 мг/м3) |
±5 %
(300–7150 мг/м3) |
| или 3) |
по расчету |
не нормированы |
Сернистый ангидрид
(SO2) |
электрохимический датчик |
0–100 мг/м3 6) |
±1,0 мг/м3
(0–10 мг/м3) |
±5 %
(10–100 мг/м3) |
| или 1) |
0–300 мг/м3 |
±6 мг/м3
(0–120 мг/м3) |
±5 %
(120–300 мг/м3) |
| или 1) |
0–5000 мг/м3 |
±15 мг/м3
(0–300 мг/м3) |
±5 %
(300–5000 мг/м3) |
| или 1) |
0–15000 мг/м3 |
±25 мг/м3
(0–500 мг/м3) |
±5 %
(500–15000 мг/м3) |
Сероводород
(H2S) |
электрохимический датчик |
0–100 мг/м3 6) |
±1,0 мг/м3
(0–10 мг/м3) |
±5 %
(10–100 мг/м3) |
| или 1) |
0–100 мг/м3 |
±3 мг/м3
(0–60 мг/м3) |
±5 %
(60–100 мг/м3) |
| или 1) |
0–500 мг/м3 |
±5 мг/м3
(0–100 мг/м3) |
±5 %
(100–500 мг/м3) |
| или 1) |
0–1000 мг/м3 |
±10 мг/м3
(0–200 мг/м3) |
±5 %
(200–1000 мг/м3) |
Аммиак
(NH3) |
электрохимический датчик |
0–100 мг/м3 6) |
±2,0 мг/м3
(0–10 мг/м3) |
±20 %
(10–100 мг/м3) |
| или 1) |
0–1000 мг/м3 |
±20 мг/м3
(0–200 мг/м3) |
±10 %
(200–1000 мг/м3) |
Диоксид углерода
(СО2) |
оптический датчик |
0–5 % (об.) 6) |
±0,05 % (об.)
(0–0,5 % (об.)) |
±10 %
(0,5–5 % (об.)) |
| или 1) |
0–20 % (об.) 6) |
±0,05 % (об.)
(0–0,5 % (об.)) |
±10 %
(5–20 % (об.)) |
| или 1) |
оптический блок |
0–30 % (об.) 7) |
±0,03 % (об.)
(0–0,6 % (об.)) |
±5 %
(6–30 % (об.)) |
| или 1) |
оптический датчик |
0–30 % (об.) |
±0,75 % (об.)
(0–7,5 % (об.)) |
±10 %
(7,5–30 % (об.)) |
| или 1) |
0–60 % (об.) 6) |
±1,5 % (об.)
(0–15 % (об.)) |
±10 %
(15–60 % (об.)) |
| или 3) |
по расчету |
не нормированы |
Углеводороды
(по СН4) |
оптический блок |
0–25000 ppm 7) |
±100 ppm
(0–2000 ppm) |
±5 %
(2000–20000 ppm) |
Углеводороды
(по С3Н8) |
оптический блок |
0–10000 ppm 7) |
±5 ppm
(0–100 ppm) |
±5 %
(100–10000 ppm) |
Углеводороды
(по С6Н14) |
оптический блок |
0–5000 ppm 7) |
±5 ppm
(0–100 ppm) |
±5 %
(100–5000 ppm) |
| Температура газового потока |
термопреобразователь типа «К» |
-20 °C...
+800 °C |
±3 °C
(-20 °C...+300 °C) |
±1 %
(300 °C...800 °C) |
| или 5) |
-20 °C...
+1000 °C |
±3 °C
(-20 °C...+300 °C) |
±1 %
(300 °C...1000 °C) |
Избыточное давление (разрежение) газового потока
Дифференциальное давление |
дифференциальный полупроводниковый датчик |
±(0–50) гПа |
±0,25 гПа |
– |
| Скорость газового потока |
напорная трубка типа Пито |
4–50 м/с |
±(1,0+0,05V), где V – изм. знач., м/с |
– |
| Коэффициент избытка воздуха (альфа) |
по расчету |
1,00–9,99 |
не нормированы |
| Коэффициент потерь тепла |
по расчету |
0–9,99 % |
не нормированы |
| КПД сгорания топлива |
по расчету |
0–9,99 % |
не нормированы |
Примечания к таблице:
1) – Диапазон измерений зависит от исполнения газоанализатора
и определяется заказчиком на этапе оформления заказа в соответствии с
перечнем стандартных исполнений.
2) – Для указанного диапазона измерений возможна установка
датчика СО с компенсацией по Н2, что особо оговаривается
заказчиком на этапе оформления заказа.
3) – Метрологические характеристики, указанные для канала NOx,
действительны только при наличии в газоанализаторе каналов измерений NO и NO2.
В случае отсутствия в приборе датчика NO2 характеристики по
каналу NOx не нормируются, так как определение суммы оксидов
азота проводится в данном случае расчетным методом.
4) – Метрологические характеристики, указанные для канала СО2,
действительны только при наличии в газоанализаторе датчика СО2. В
противном случае характеристики по каналу СО2 не нормируются, так
как определение содержания СО2 проводится расчетным методом.
5) – Диапазон измерений по каналу температуры газового потока
зависит от исполнения пробоотборного зонда и определяется заказчиком на
этапе оформления заказа.
6) – указанные метрологические характеристики действительны
только при контроле воздуха рабочей зоны.
7) – указанные метрологические характеристики действительны
только для модификаций «про».
Технические характеристики
| Техническая характеристика |
Значение |
| Рассчитываемые величины |
содержание СО2
сумма NOX
объемный расход отходящих газов
массовый выброс загрязняющих
веществ
коэффициент избытка воздуха (1,00–9,99)
коэффициент
потерь тепла (0–99,9 %)
КПД установки (0–99,9 %) |
| Способ отбора газовой пробы |
с помощью встроенного электронасоса,
производительность 2,0 л/мин |
| Время работы без подзарядки аккумуляторной батареи |
не менее 10 ч (не менее 3 ч при работе совместно с
электрическим блоком осушки) |
| Время заряда аккумуляторной батареи |
не более 12 ч |
| Дисплей |
графический, разрешение 240х128 пикселей, с
подсветкой |
| Память результатов |
встроенная, емкость 80 блоков (1600 записей) |
| Печать результатов |
внешний компактный ИК-термопринтер |
| Вывод результатов на ПК |
через RS-232 интерфейс на USB-порт компьютера |
| Габаритные размеры (ДхВхШ) |
292х268х182 мм |
| Масса |
не более 6 кг (не более 9,5 кг с принадлежностями) |
| Диапазон рабочих температур |
от 0 °С до 45 °С |
_pp.jpg)
Базовый комплект поставки
| № п/п |
Наименование |
Кол-во |
| 1 |
Газоанализатор «Протон»/«Протон-2», без принтера
(заказывается дополнительно) |
1 шт. |
| 2 |
Ручка пробоотборного зонда в комплекте с
пробоотборным шлангом, длина шланга 2,5 м |
1 шт. * |
| 3 |
Трубка пробоотборного зонда со встроенным
термопреобразователем, в комплекте с упорным конусом, футляром для
хранения и чехлом для транспортировки |
1 шт. * |
| 4 |
Влагоотделитель |
1 шт. * |
| 5 |
Внешний фильтр очистки пробы |
1 шт. |
| 6 |
Блок питания/зарядное устройство |
1 шт. |
| 7 |
Ремень для переноски прибора |
1 шт. |
| 8 |
Сумка для транспортировки прибора и принадлежностей |
1 шт. |
| 9 |
Комплект документации (паспорт, руководство по
эксплуатации, методика поверки (Приложение А к РЭ), методика
выполнений измерений* (Приложение Б к РЭ), свидетельство о первичной
поверке, копии имеющихся сертификатов) |
1 шт. |
| 10 |
Электрический блок осушки пробы, питание от сети 220
В/50 Гц |
** |
Примечания:
1. В базовый комплект поставки входит термопреобразователь типа «К»
(модель ТХА-01), выпускаемый по ТУ 95 2380-92 с диапазоном измерений от
минус 20 °С до плюс 800 °С. Стандартная длина погружной части – 300 или 740
мм в зависимости от заказа, другие длины 1000, 1500 и 2000 мм, а также
трубки зонда с диапазоном измерений от минус 20 °С до плюс 1000 °С – по
запросу.
2. * - Поставляется только для модификаций «Протон», «Протон Универсал» и
«Протон-2 Универсал».
3. ** - Поставляется только для модификаций «Протон про» и «Протон
Универсал про» или по отдельному заказу.
Дополнительные элементы поставки
| № п/п |
Наименование |
| 1 |
ИК-термопринтер с батарейками и комплектом запасной
бумаги (уп. 10 шт.) |
| 2 |
Металлокерамический фильтр для пробоотборного зонда,
10 мкм |
| 3 |
Трубка пневмометрическая напорная типа Пито, длина
от 750 до 2000 мм в комплекте с чехлом для хранения и
транспортировки |
| 4 |
Программа приема данных для ПК в комплекте с кабелем
связи |
| 5 |
Электрический блок осушки пробы, питание от сети 220
В/50 Гц |
| 6 |
Поверочные газовые смеси в баллонах под давлением |
|
