КЭГ-9720 - электромагнитные клапана (нормально закрытые)

КЭГ-9720 - электромагнитные клапана (нормально закрытые)

Предназначены для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.

Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.

Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.

Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.

Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4 “.

Рабочее положение – электромагнитом вверх.

Основные технические характеристики

Характеристики

Значения

Примечание

Нормально закрытые

ВЗ

Условный проход Ду, мм

20;25;32;

40;50;65;80



Время открытия/закрытия, с

1

Диапазон давлений, бар

0 - 4

0 - 1

Ду=20;25;65;80 мм

Ду=32;40;50;65;80 мм

Частота включения, 1/час

1000

300

Ду= 20;25;32;40;50 мм

Ду= 65;80 мм

Ресурс включений

1х106

5х106

Ду= 20;25;32;40;50 мм

Ду= 65;80 мм

Объемный расход, м3/ч (по воздуху)

Для Ду= 20 мм

Для Ду= 25 мм

Для Ду= 32 мм

Для Ду= 40 мм

Для Ду= 50 мм

Для Ду= 65 мм

Для Ду= 80 мм



200

220

15;50;150;

18;60;180;

22;70;200;

250

440



При Рвх= 4 кгс/см2



При перепаде 1; 10; 100 мбар





При перепаде 7,6*103 Па



Напряжение питания, В

220

50 Гц;

Потребляемая мощность, ВА

35

75

90

Ду= 20;25;32;40;50 мм

Ду= 65 мм

Ду= 80 мм

Степень защиты

IP 65

Температура окружающей среды, ° С

-30 - +40

Габаритные размеры, мм, не более: LxHxB

Ду=20мм;

Ду=25мм;

Ду=32мм;

Ду=40мм;

Ду=50мм;

Ду=65мм;

Ду=80мм;



90х165х105



-

100х195х160

-

-

155х290х320

-

Масса, кг, не более

2,5

2,8

3,7

3,9

4,2

13

15

Исполнение клапанов

Обозначение

Ду

Исполнение

Примечание

Способ крепления

ИБЯЛ.685181.001-09, -10

20, 25

НЗ

Рраб.=0,4 МПа

муфтовый

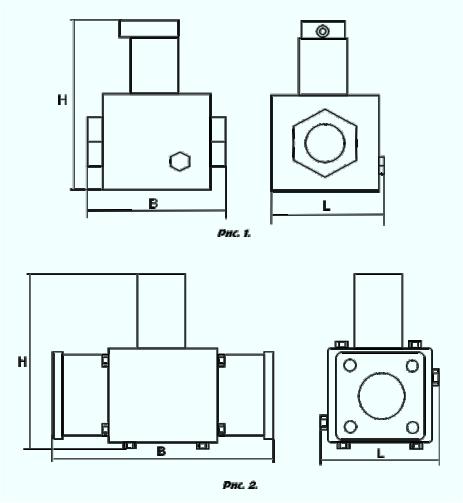

Рис. 1.

ИБЯЛ.685181.001-03, -04,-05

32, 40, 50

НЗ

Рраб.=0,1 МПа

ИБЯЛ.685181.001-06, -07,-08

32, 40, 50

НЗ

Взрывозащищенное исп.

ИБЯЛ.685181.001-11, -13

65, 80

НЗ

Рраб.=0,1 МПа

фланцевый

Рис.2

ИБЯЛ.685181.001-12, -14

65, 80

НЗ

Рраб.=0,4 МПа

Примечание. Электромагнитные клапана поставляются как отдельные изделия, так и в составе систем безопасности (СГГ6М, СОУ-1, СТГ-1)
