Побудители расхода газа ПМЭ, ПМП, ПЭП

Предназначены для транспортировки пробы газа в системах газового анализа.

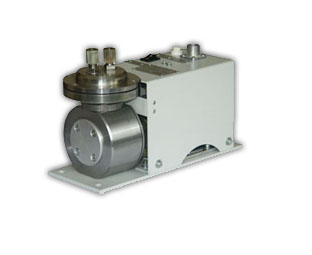

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-10-4012

Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока.

Технические характеристики

Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее	120 л/ч
Режим работы	Продолжительный
Условия эксплуатации:
- температура окружающего воздуха	От 5 до 40°C
- относительная влажность окружающего воздуха	до 80% при +35^oС
- атмосферное давление	(84-106,7) кПа
- синусоидальная вибрация	От 10 до 55 Гц 0,35 мм
Средний срок службы, не менее	8 лет
Питание (однофазное)	45 ВА
потребляемая мощность не более	(~220⁺²²/_-33 В, (50±1) Гц
Габаритные размеры не более	235х145х90 мм,
Масса не более	5 кг

Изготовлен в агрессивно стойком исполнении, устойчив к парам сернойи азотной кислоты.
В побудителе ПМЭ-10-4012 применена полипропиленовая, армированная углепластиком мембрана,обладающая большим (не менее года) ресурсом работы.
Кривошипно-шатунный механизм насосной группы развязан с валом двигателя и опирается на необслуживаемые подшипники качения. Такая компоновка обладает высокой степенью надежности и исключает необходимость частого обслуживания.

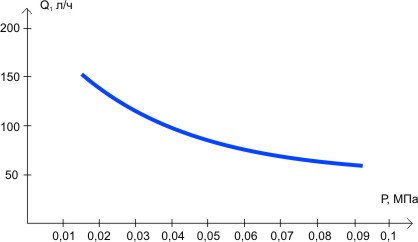

Градуировочная характеристика побудителя по воздуху,приведенная к 20° С и атмосферному давлению 760 мм рт. ст.

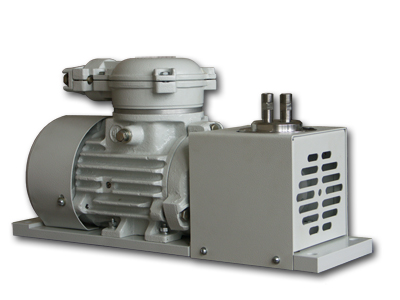

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-11 ВЗРЫВОЗАЩИЩЕННЫЙ

Принцип действия - мембранный, однокамерный с приводом от асинхронного электродвигателя.

Технические характеристики

Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее	120 л/ч
Режим работы	Продолжительный
Условия эксплуатации:
- температура окружающего воздуха	От 5 до 40°C
- относительная влажность окружающего воздуха	до 80% при +35^oС
- атмосферное давление	(84-106,7) кПа
- синусоидальная вибрация	От 10 до 55 Гц 0,35 мм
Средний срок службы, не менее	8 лет
Питание (трехфазное)	380 В(50±1) Лц
потребляемая мощность не более	250 ВА
Габаритные размеры не более	445х150х90 мм,
Масса не более	25 кг
Маркировка взрывозащиты	2ЕxdeIICT4

Изготовлен в агрессивно стойком исполнении, для работы с газообразными продуктами нефтехимии,нефтегазопереработки, химии.
Побудитель имеет маркировку взрывозащиты 2ЕxdeIICT4 , соответствует требованиям ГОСТ Р 51330, 0-99 (МЭК 60079-0-98), ГОСТ Р 51330. 1-99, ГОСТ Р 51330.8-99 и может быть установлен во взрывоопасных зонах производствнных помещений в соответствии с маркировкой взрывозащиты, ГОСТ Р 5133.0-99, ГОСТ Р 51330. ГОСТ Р 51330.8-99, гл. 7.3 ПУЭ и другими директивными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-9-4012

Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока.

Технические характеристики

Производительность при перепаде давления 4000 мм вод. ст.	120 л/ч
Условия эксплуатации:
- температура	(5-50)^oС
- относительная влажность	до 80% при +35^oС
- атмосферное давление	(84-106,7) кПа
Напряжение питания, потребляемая мощность	~220 В, 45 ВА
Габаритные размеры, масса	(235х145х90) мм, 3 кг

Изготовлен в коррозионностойком исполнении.
Побудитель расхода ПМЭ-9-4012 создает избыточное давление “после себя” или разряжение “до себя”, а также одновременно избыточное давление “после себя” и разряжение “до себя” в пределах создаваемого им перепада.
Газовая смесь, транспортируемая побудителем, не должна вызывать коррозию стали 12Х18Н10Т, фторопласта 4МБ и резины ИРП1314.
По защищенности от воздействия окружающей среды побудитель расхода ПМЭ-9-4012 имеет обыкновенное исполнение

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-5-3006

Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока.

Технические характеристики

Производительность при перепаде давления 2000 мм вод. ст.	60 л/ч
Условия эксплуатации:
- температура	(5-50)^oС
- относительная влажность	до 80% при +35^oС
- атмосферное давление	(84-106,7) кПа
- синусоидальная вибрация	(10-55) Гц, 0,35 мм
Напряжение питания, потребляемая мощность	~220 В, 45 ВА
Габаритные размеры, масса	(235х147х90) мм, 3 кг

Побудитель расхода ПМЭ-5-3006 создает избыточное давление “после себя” или разряжение “до себя”, а также одновременно избыточное давление “после себя” и разряжение “до себя” в пределах создаваемого им перепада.
Газовая смесь, транспортируемая побудителем, не должна содержать вредные вещества согласно ГОСТ 12.1.007-76. Содержание механических примесей не должно превышать 1 мг/м3 при размере частиц до 20 мкм.
По защищенности от воздействия окружающей среды побудитель расхода ПМЭ-5-3006 имеет обыкновенное исполнение по ГОСТ 12997-84.

ПОБУДИТЕЛЬ РАСХОДА МЕМБРАННЫЙ ПНЕВМАТИЧЕСКИЙ ПМП-2-4025

Побудитель представляет собой двухкамерный мембранный насос двойного действия с раздельными входами и выходами, приводимый в действие пневмогенератором. Конструкция побудителя позволяет транспортировать два потока различных газов. Предназначен для работы во взрывоопасных помещениях.

Технические характеристики

Производительность по воздуху при перепаде давления 4000 мм.вод.ст.	300 л/ч
Давление воздуха питания	1,4 кгс/см²
Габаритные размеры	(155х116х102) мм

ПОБУДИТЕЛЬ РАСХОДА ПЭП-8-4025 ПНЕВМАТИЧЕСКИЙ ЭЖЕКЦИОННОГО ТИПА

Действие побудителя основано на просасывании транспортируемого газа благодаря разрежению, создаваемому в области питающего сопла вытекающей из него струей сжатого воздуха. Изготавливается в агрессивностойком исполнении.

Технические характеристики

Производительность по воздуху при перепаде давления 0,4 кгс/см²	250 л/ч
Расход воздуха (азота) питания	1,5 м³/ч
Давление воздуха (азота) питания	1,4 кгс/см²
Габаритные размеры	(240х100х50) мм
Материал, контактирующий с рабочей средой	фторопласт Ф-40, сталь 12Х18Н10Т
