Блок контроля утечек водорода БКУВ
Предназначен
для контроля утечек водорода в полости
электрогенератора с водородным охлаждением.Может
применяться для анализа
довзрывоопасныхконцентраций водорода в воздухе
рабочей зоны.
Блок БКЧВ обеспечивает:
Анализ утечек водорода от 4
точек контроля с выдачей аналоговых сигналов
0-5,или 4-20 мА о текущей концентрации Н2,
а также сигналов о достижении установленных
пороговых значений . Выдачу сигнала о номере работающего канала в
визуальном виде - на панелигазового переключателя, в дискретном виде - во
внешние цепи Очистку анализируемого газа на фильтрах тонкой
очистки ФПЦ-2 с визуальным контролем загрязнения
фильтрующих элементов по четырем независимым
каналам. Коммутацию четырех линий отбора пробы на один
газоанализатор. Транспортировку газовой пробы от 4 точек
контроля.

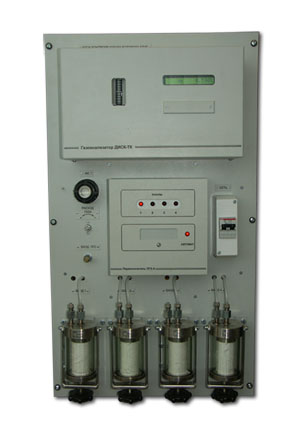

Состав блока:
1. Термокондуктометрический
газоанализатор ДИСК-ТК шкала измерения 0-1%,
0-2% Н2 в воздухе
или 0-1,0-2, 0-3, 0-5% Н2в N2, для контроля
утечек водорода в полости генератора -1шт.2.Четырёхканальный газовый переключатель
ПГК-4-1шт.3. Побудитель расхода газа ПМЭ-10-4012, для
транспортировки пробы -1шт.4. Блок фильтрации БФ-4 четырёхканальный для
очистки газовой пробы по четырем независимым
линиям от паров и капель масла, влаги, пыли
-1шт.5. Блок регулирования расхода газа в комплекте с
контрольным фильтром ФК.6. Панель монтажная.
Технические харктеристики
|
Контролируемый компонент |
водород (Н2); |
|
Количество точек контроля |
4 |
|
Диапазон измерений |
(0-1),(0-2) % об.Н2 в
воздухе (0-1)(0-2)(0-5) % об.в азоте |
|
Пределы основной приведенной погрешности |
±4% |
|
Выходные сигналы: |
|
аналоговые |
(0-5)mA при
сопротивлении нагрузки не более 2,5
кОм;
(4-20)mA при
сопротивлении нагрузки не более 500кОм;
|
|
цифровые |
Показания встроенного
дисплея газоанализатора; |
|
Дискретные |
«сухие» переключающие
контакты; |
|
Сигнализация: |
|
Количество независимых порогов
срабатывания |
2 |
|
Диапазон значений порогов осрабатывания |
(5-100) % диапазона
измерений; |
|
Параметры коммутируемых сигналов: |
|
|
постоянного тока |
до 0,1 А при напряжении
220 В; |
|
переменного тока |
до 0,3 А при напряжении
220 В; |
|
Выходные сигналы переключателя ПГК-4 -идентифицирует номер контролируемого
измерительного канала |
|
Количество дискретных сигналов |
4 |
|
Коммутируемый сигнал |
ком maх = ± 60; ком
maх = 250 mA |
|
Напряжение и частота питания |
(~220+22/-33) В, (50±1)
Гц; |
|
Потребляемая мощность, не более |
95 ВА; |
|
Габаритные размеры |
483х850х235 |
|
Масса, не более |
30 кг. |
|
