WPD/M Пороговый датчик газа на CO с аналоговым и релейным выходами / Вспомогательные устройства для газоанализаторов / Каталог продукции

Пороговый датчик газа WPD/M на CO с аналоговым и релейным выходами B20-WPD24BR/C3

Пороговый датчик газа WPD/M на CO с аналоговым и релейным выходами

Пороговый датчик газа WPD/M на CO с аналоговым и релейным выходами

Питание

Напряжение питания

10-30 В

Ток потребления

      режим ожидания

50 мА при 10 В
30 мА при 30 В

      режим тревоги

105 мА при 10 В
45 мА при 30 В

Рабочие условия

Рабочая температура

-10/+40° С

Относительная влажность

20 - 95%

Степень защиты

IP55

Исполнение

Размеры

96 x 59 мм

Вес

171 гр.

Цвет

cветло - серый

Корпус

PC/ABS UL94-V0

Монтаж

настенный

Сменный модуль

Тип

электрохимический

Срок службы

5 лет

Время прогрева

<1 минуты

Уровень сигнализации

      предтревога

20 мг/м3

      тревога

100 мг/м3

Звуковая сигнализация

Звуковой излучатель

давление >70 дБ

Световая сигнализация

питание: зеленый
ошибка: желтый
тревога: красный
окончание срока службы сменного модуля: голубой

Параметры выходного сигнала

Воздух

4 мА

Предтревога

12 мА

Тревога

20 мА

Ошибка

<4 мА, >20 мА

Выходные устройства

Предтревога

оптическое реле
60 В 100 мА

Тревога

оптическое реле
60 В 100 мА

Гарантия

2 года

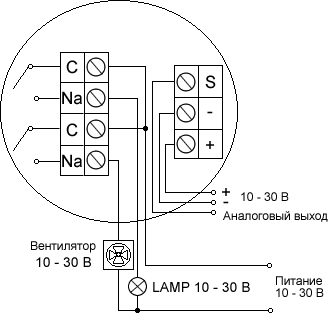

      Электрическая схема подключения порогового датчика газа WPD/M на CO с аналоговым и релейным выходами

Электрическая схема подключения порогового датчика газа WPD/M на CO с аналоговым и релейным выходами

      Пороговый датчик газа WPD/M со сменным модулем СА3 предназначен для работы в системах беспрерывного контроля токсичных газов. Модельный ряд представлен одним прибором – для обнаружения угарного газа (СО). Датчик газа имеет пороговый аналоговый выход 4-12-20 mA, соответствующий концентрации контролируемого газа как воздух – предтревога - тревога. Датчик газа работает в комплексе с блоками управления серии ASTRA, WP/DIN и LINEAR. Благодаря унифицированному токовому выходу и наличию двух встроенных оптических реле, срабатывающих при предтревоге и тревоге соответственно, данные датчики легко согласуются с системами АСУ ТП, а также с любыми импортными и отечественными блоками управления, имеющими пороговый аналоговый вход 4-12-20 mA. Широкий температурный диапазон позволяет применять датчик газа как в промышленных котельных и химических лабораториях, так и в подземных стоянках, гаражах и бытовом секторе. Применение в датчике газа электрохимического элемента высокого разрешения в сочетании с помехоустойчивым устройством электронного управления обеспечивает высокую эффективность датчика газа по выявлению интерферирующих газов , являющихся причиной ложного срабатывания, и гарантирует повышенную точность измерений.

Сменный модуль, используемый пороговым датчиком газа:

B95-CA3

Сменный модуль, используемый пороговым датчиком газа

Пороговый датчик газа
подключается к блокам управления:

ASTRA

Блоки управления ASTRA

WP/DIN

Блоки управления WP/DIN

LINEAR4

Блоки управления LINEAR4
