АКВТ-01 - стационарный
газоанализатор кислорода в отходящих газах
Предназначен для непрерывного автоматического измерения концентрации свободного
кислорода в отходящих газах процессов сгорания различных видов топлива и выдачи
унифицированного сигнала с целью оптимизации режимов горения.
Область применения: в котлоагрегатах ТЭЦ, ГРЭС, различных котельных, а также в
промышленных печах.

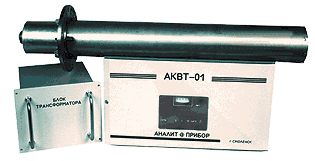

Анализатор состоит: из датчика-зонда, блока обработки информации БОИ и блока
трансформатора БТ.
Тип газоанализатора - стационарный.
Принцип работы - электрохимический (на основе ZrO2)
Способ забора пробы - диффузионный.
Основные технические
характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений О2, % об.: |
0,1-2; 0,1-5; 0,1-10; |
переключаемые |
|
Абсолютная погрешность, % об.: |
± 0,08; ± 0,2; ± 0,4; |
соответственно |
|
Время прогрева, мин, не более |
60 |
|
|
Параметры измеряемого газа: температура,
° С
влагосодержание, % об., не более
содержание пыли, г/м3, не более
разряжение, мм вод. ст. |
300 - 900
20
50
50-200 |
|
|
Унифицированный выходной сигнал, мА |
0-5 и 4-20 |
|
|
Максимальное расстояние от датчика-зонда до БОИ, не более, м
|
100 |
|
|
Питание, В |
220 |
|
|
Потребляемая мощность, ВА |
250 |
|
|
Габаритные размеры, мм: БОИ датчика
блока трансформатора |
400х220х150
160хL
247х200х160 |
L= 900;1530 |
|
Масса, кг, не более: БОИ датчика
блока трансформатора |
6
9 (14)
10,9 |
L= 900 мм (1530 мм) |
|
Срок службы, лет, не менее: |
5 |
|
Достоинства:
Погружной датчик
Применение
анализатора без блока пробоподготовки
Комплект поставки:
Анализатор в
т.ч., датчик-зонд, блок обработки информации БОИ, блок трансформатора БТ,
комплект монтажных частей, комплект ЗИП, эксплуатационная документация.
Для поверки за
отдельную плату поставляется баллон с поверочной газовой смесью, вентиль точной
регулировки ВТР, индикатор расхода ИР.
|
